篩分設備

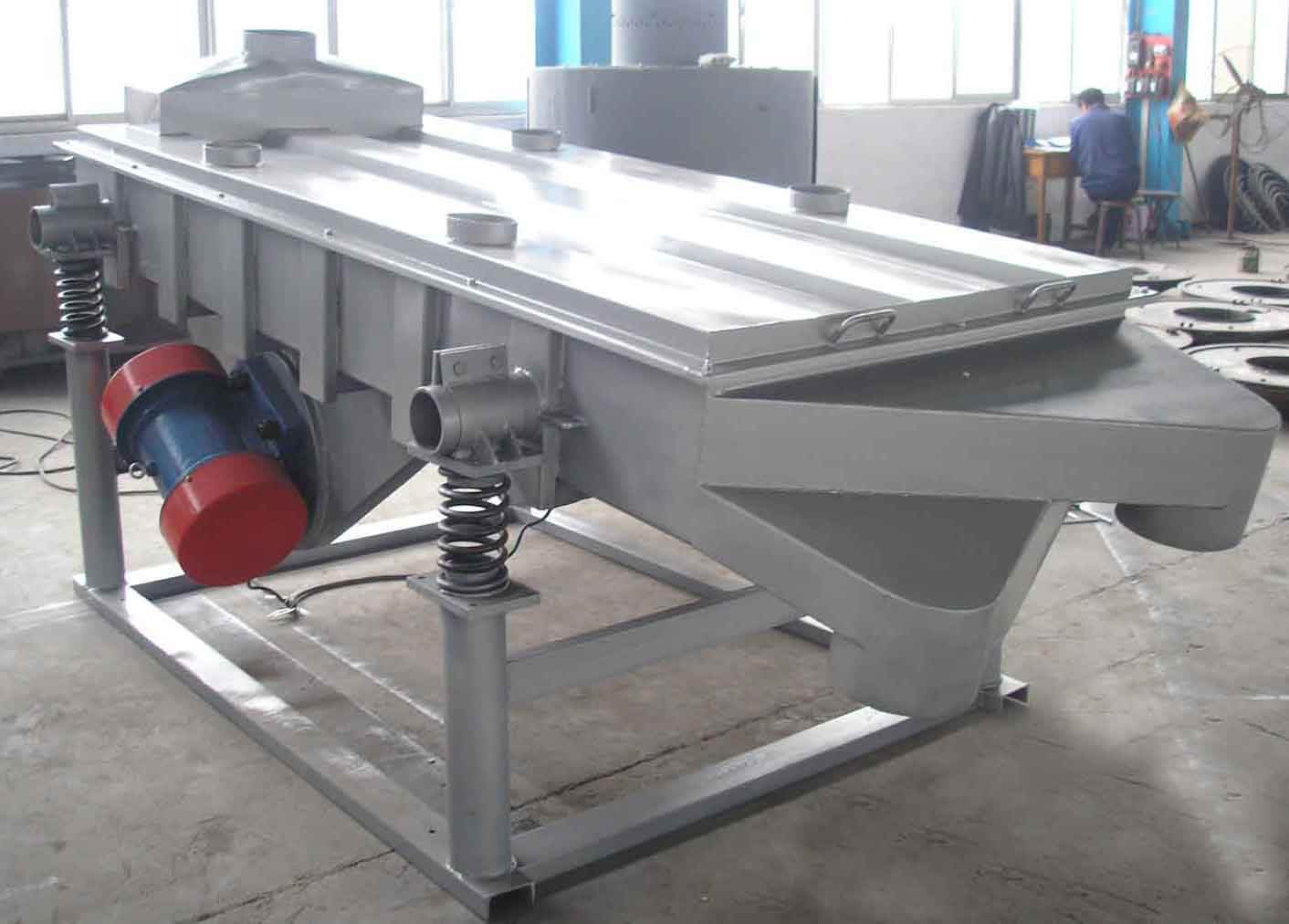

輕型直線篩
直線篩概述： zs直線篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量**、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業直線篩工作原理： 直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。 可用于流水線中實現自動化作業。具有能耗低、效率**、結構簡單、易維修、全封閉結構無粉塵溢散的特點。****篩分目數325目，可篩分出7種不同粒度的物料。直線振動篩使用范圍：對粉狀、顆粒狀物料的篩選和分級，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業.直線振動篩(直線篩)系**效新型的篩分設備，廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。直線振動篩(直線篩)穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率**等優點。直線篩技術參數SZF-520型1S-Q235A 2000×500×1200 1層(1S) 2層(2S) 3層(3S) 4層(4S)SZF-525型1S-Q235A 2500×500×1200 1層(1S) 2層(2S) 3層(3S) 4層(4S)SZF-825型1S-Q235A 2500×800×1200 1層(1S) 2層(2S) 3層(3S) 4層(4S) SZF-820型1S-Q235A 2000×800×1200 1層(1S) 2層(2S) 3層(3S) 4層(4S)SZF-1025型1S-Q235A 2500×1000×1500 1層(1S) 2層(2S) 3層(3S) 4層(4S)SZF-1225型1S-Q235A 2500×1200×1500 1層(1S) 2層(2S) 3層(3S) 4層(4S)SZF-1235型1S-Q235A 3500×1200×1600 1層(1S) 2層(2S) 3層(3S) 4層(4S)SZF-1536型1S-Q235A 1500×3600×1200 1層(1S) 2層(2S) 3層(3S) 4層(4S)直線篩使用說明書資料：☆ 直線篩特點 ☆1)獨特之篩網結構設計，方便和快速更換篩網 ( 只需3到5分鐘 ) ，此外此種設計允許使用各種篩網 ( 尼龍、特種龍、PP網 )。2)篩機設計;精巧和容易裝配，一人即可操作篩機。3)和其他相關品牌廠商比較，具較大篩選面積和**效益之處理能力。4)其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間 之生產過程可降低諸多成本。直線振動篩作用與原理基本原理系借電機軸上下端所安裝的重錘(不平蘅重錘)，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變原料的行進方向。電機使用說明：本系列電機滿足下列條件時，能連續輸出額定激振力。1、振動加速度：不超過7g(g：重力加速度)2、環境溫度：不超過40℃3、海拔：不超過1000m4、電源頻率：50Hz5、電壓：380V6、溫升：小于80K(電阻法)直線振動篩結構以及各部分功能說明本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。4、振動電機(使用與維修方法詳見振動電機使用說明書)。5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。直線篩安裝前的準備1、檢查電機標牌是否與要求相符。2、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。3、檢查電機各緊固件，謹防松動。4、檢查電機表面有無損壞、變形。5、檢查是否轉動靈活，若有異常，應排除。6、檢查電源，是否缺相，并空載運行5分鐘。直線篩安裝與調整1、電機應緊固在安裝面上，安裝面必須光滑、平整。2、電機可水平安裝。3、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。5、激振力的調整。直線篩使用與維修1、本機應裝設電氣保護裝置。2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。3、當電機旋轉方向不符合要求時，調整電源相序即可。4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂(ZL-3)一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。5、本機累計運行1500小時后，應檢查軸承，若有嚴重?fù)p傷時應立即更換。6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。1、啟動前：(1)檢查粗網及細網有無破損(2)檢查運輸支撐是否拆除。 2、啟動時：(1)注意有無異常雜音(2)電流是否穩定(3)振動有無異狀3、使用后：每次使用完畢即清理干凈.定期保養：定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。
- 自主研發
- 完善服務
- 源頭廠家
- 非標定制生產
免費咨詢熱線
15936595766
