篩分設備
圓振篩

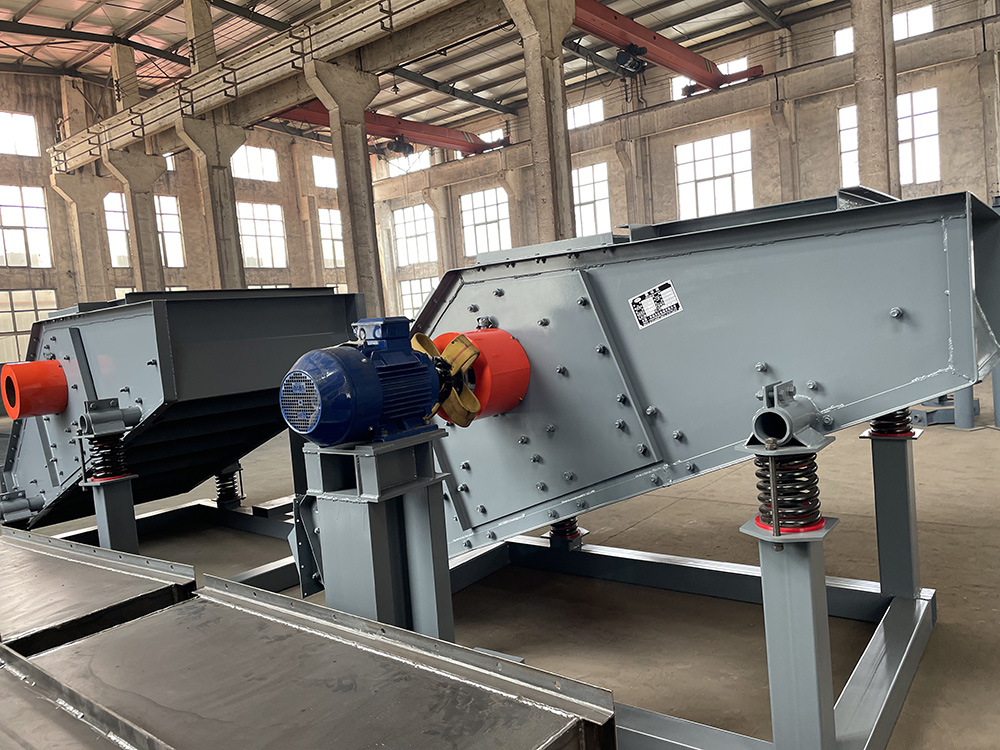

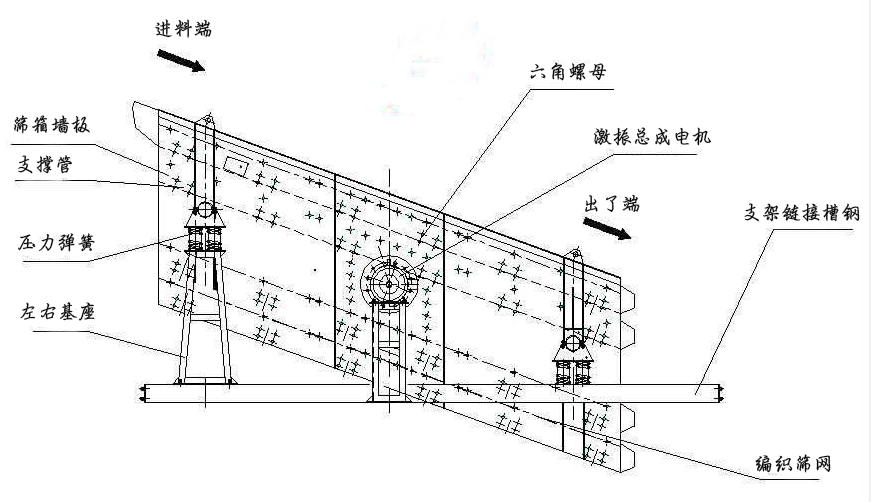

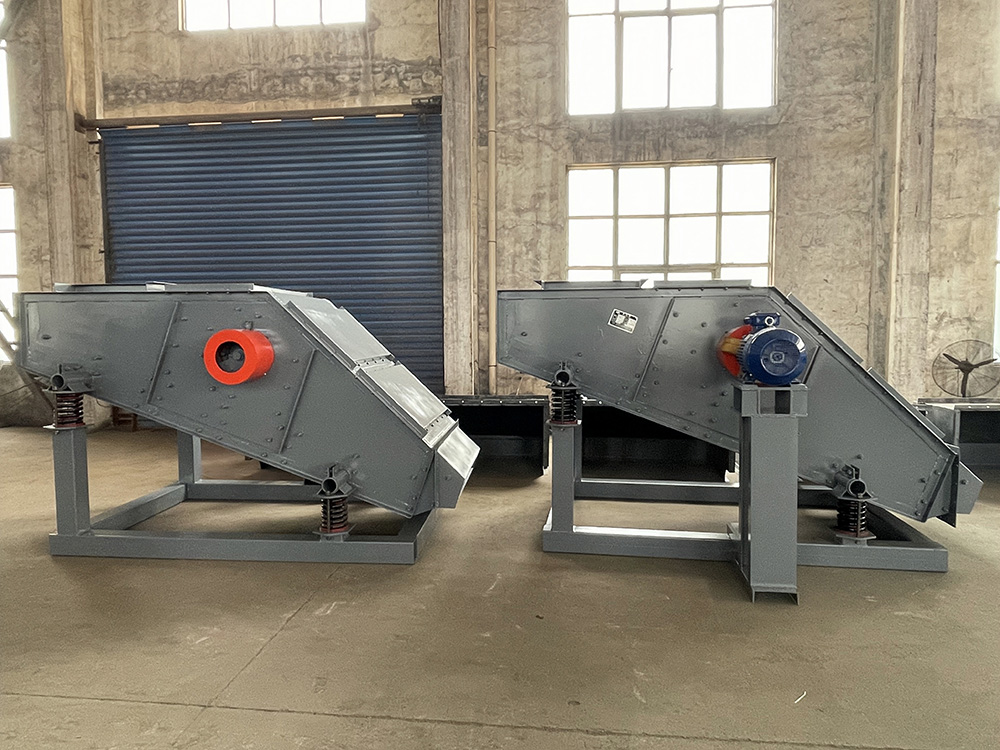

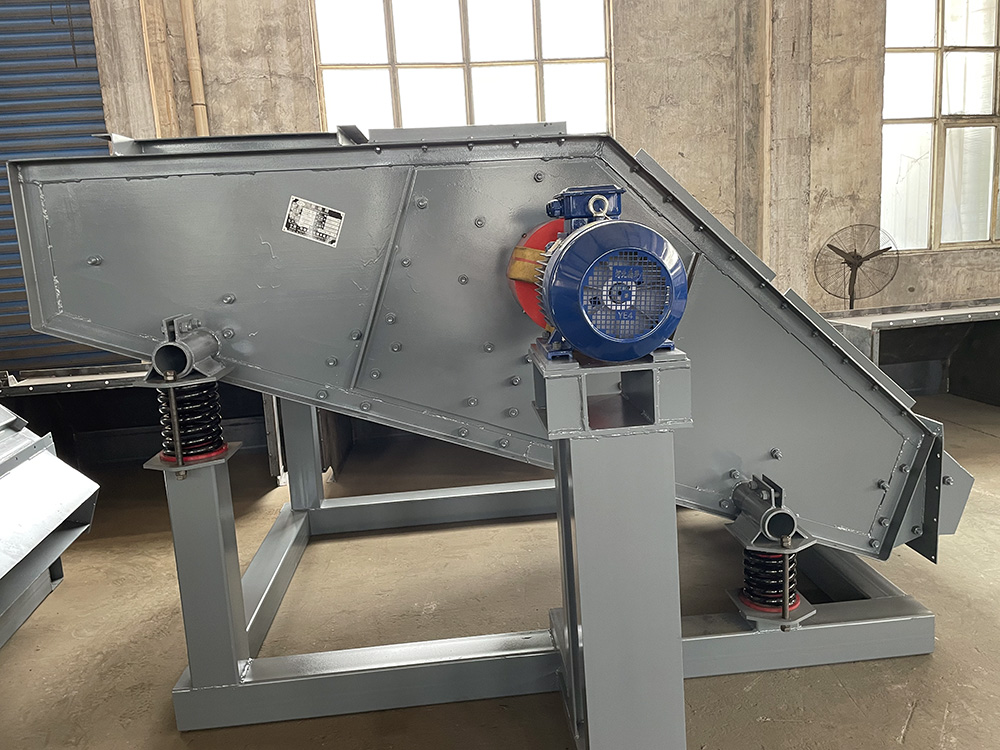

產品介紹]：YK系列振動篩引進德國技術制造的**效振動篩。適宜采石場篩分砂石料，也可用于選煤、選礦、建材、電力及化工等行業。YK系列振動篩采用塊偏心作為激振力，使篩箱做上、前、下、后的圓運動，具有技術參數**、振動強度**、處理能力大、篩分效率**等特點。根據物料分級要求的不同，篩面有單層、雙層、多層不同結構形式。根據篩分物料的不同，可選擇多種材質、多種結構的篩網，并根據篩網和篩機工作狀況，選取不同的篩網固定方式。[應用范圍]：YK直線振動篩廣泛用于電力、化工、冶金、建材、輕工、糧食、礦山等行業物料的分級。[適用物料]：型號：YK1224—YK3060產能：20(m3/h)—900(m3/h)突出優勢★、采用輪胎聯軸器，柔性聯接，運轉平穩，對電機沖擊小★、采用塊偏心作為激振力，不僅使激振力增大，而且激振力可隨機調控，便于模塊化設計和使用小振幅、**頻率、大傾角結構，篩分效率**、處理能力大、壽命長、能耗小、噪音低★、篩面材質耐磨損、耐疲勞、耐腐蝕，且開孔率**、重量輕、分級精度**；采用鋼制螺旋彈簧作為減振裝置，性能可靠、使用壽命長，靈活，可以通過改變篩面傾角，控制處理量；設備維修保養簡單方便，整機運行效益明顯提**。工作原理★、YK振動篩的工作原理是激振器安裝在篩箱側板上，并由電動機通過輪胎聯軸器帶動其旋轉，使偏心塊產生離心慣性力，迫使篩箱產生周期性往復振動，其運動軌跡近似于圓形；★、當被篩分物料進入篩面后，由于篩面的振動使篩面上的物料層松散并離開篩面跳起，小顆粒物料能透過料層下落，而大顆粒物料不能透過料層，★、使原本雜亂無章的顆粒群發生了析離，形成了小顆粒在下、大顆粒在上的排列規則；到達篩面的細顆粒，小于篩孔者透篩，**終實現了粗、細粒分離，完成篩分；★、同時，卡在篩孔中的顆粒將被振出，保證篩孔不發生堵塞。結構組成YK振動篩主要由傳動裝置、篩箱、激振器、隔振裝置、篩網等組成，主要結構特點是：1、傳動裝置：電機與激振器采用撓性聯軸器連接，平穩、可靠，可減緩振動對電機的沖擊。2、篩箱：由給料槽﹑排料槽﹑側板﹑橫梁﹑篩面﹑張緊裝置等組成；采用框架式結構，側板采用整板冷作、無焊接、強度**、使用壽命長；根據篩分要求的不同，可通過改變彈簧支座位置**度來實現篩面傾角的調整；根據物料分級要求的不同，篩面有單層、雙層、多層不同結構形式。3、激振器：激振器安裝在篩箱側板上，并由電動機通過輪胎聯軸器帶動旋轉；激振器由主偏心塊和副偏心塊組成，改變主、副偏心塊的相對位置即可調節激振器產生的激振力；具有通用性好，調節激振力及維護檢修簡便。4、隔振裝置：采用鋼制螺旋彈簧作為隔振裝置，具有安全可靠、使用壽命長的特點。5、篩網：根據篩分物料的不同，可選擇多種材質、多種結構的篩網，并根據篩網和篩機工作狀況，選取不同的篩網固定方式。技術參數 型號規格篩網層數篩網面積（㎡）振次（v.p.m）雙振幅生產能力（m3/h）功率（kW）外形尺寸重量2YK122422.889706～820～1205.52673×2382×20271750YK123514.29706～820～1505.53710×2464×145017292YK123524.29706～820～1507.53705×2393×233924763YK123534.29706～820～1507.53621×2521×258131584YK123544.29706～820～150113510×2521×28304160YK154516.759706～820～150114904×3044×217933192YK154526.759706～820～150155042×3090×316553083YK154536.759706～820～150154972×3090×339559154YK154546.759706～820～15018.54915×3155×38047260YK154817.29706～820～150115190×3044×218633192YK154827.29706～820～150155265×3140×320852843YK154837.29706～820～150155200×3090×344061864YK154847.29706～820～15018.55200×3155×38497284YK1860110.89706～832～350156302×3365×299246512YK1860210.89706～832～35018.56020×3455×375661953YK1860310.89706～832～35018.56020×3455×418076134YK1860410.89706～832～350225963×3505×44638650YK2160112.69706～866～72018.56302×3730×299249172YK2160212.69706～866～720225966×3958×397568563YK2160312.69706～866～720305966×3958×440091124YK2160412.69706～866～720305966×3958×478011405YK2460114.49706～875～75018.56302×4155×299252432YK2460214.49706～875～750306027×4308×397585033YK2460314.49706～875～750306027×4308×4400104004YK2460414.49706～875～750305966×4308×4780120682YK24752189706～8120～900307812×4308×4642107093YK24753189706～8120～900377718×4393×5033134004YK24754189706～8120～900457718×4494×536115500YK30601189706～8200～900306302×4943×3108140522YK30602189706～8200～900376207×4943×3985171853YK30603189706～8200～900456207×4943×4485192004YK30604189706～8200～900456207×4943×478521080
